Recycleur > contrôler sa PpO2 > cellules O2

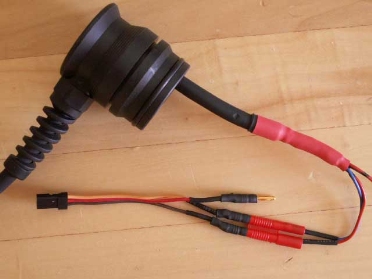

Prises de modélisme montées sur un Dräger P-Plug
Photo et réalisation: Intruder

Avantages de ces fiches: contacts dorés à l'or fin, pas de jeu, possibilité de détacher la cellule sans "tirer" sur son électronique interne

J'ai placé les trois cellules O2 dans le sac même de mon "Panzer-Dolphin".

Inconvénient de ce système

Les cellules baignent dans un milieu humide et surtout bougent ce qui peut créer des soucis de connectiqu (ce qui m'est arrivé parfois). J'avais calibré un jour en surface mon oxymètre, un "3 cells PPo2 Meter" d'Oxycheq.

Mise à l'eau et descente jussqu'à -10m quand soudain une cellule me lâche (affichage = 0.00). A -35m, une deuxième suit.
Heureusement, la dernière a vaillamment travaillé jusqu'à -46m. Retour et paliers divers jusqu'à -6m où tout redevient normal.

Envoûtement ou usure du matériel ?

Phil soupçonne les broches MOLEX qui assurent la liaison avec les contacts des cellules. Un élément vital mal foutu dont les contacts peuvent s'oxyder s'ils ne sont pas dorés à l'or fin ou prendre du jeu avec le temps. Je fais un essai sur la table de la cuisine "en secouant" les fils. Bingo ! Il y a un faux contact.

Que faire ?

La solution se trouve chez les modélistes qui sont décidément plus futés que les constructeurs de recycleur. Ils utilisent des broches plus fines qui tiennent mieux et dorées pour éviter les phénomènes d'oxydation (cf. article connecteur servo OR).

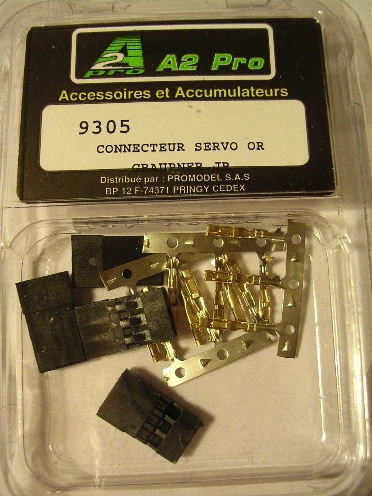

Fiches de connection OR pour servo-commande de modèle réduit (non montées).

Le modélisme est une source de petits accessoires très utiles pour le "recycleux".

Le connecteur servo JR 9305 remplace sans problème la fiche MOLEX d'une cellule O2, comme ce petit bricolage le montre.

A noter qu'il existe des fiches avec des fils déjà soudés.

Références MOLEX

MOLEX KK au pas de 2.54

- fiches femelles réf. MOLEX: 22012035 / réf. Radiospares: 296-4940

- broches réf. MOLEX: 08500032 / réf. Radiospares: 467-598

- fiches mâles réf. MOLEX: 22032031 / réf. Radiospares: 467-554
