KN-3

Plongée > plongée tek > tovaritch booster O2

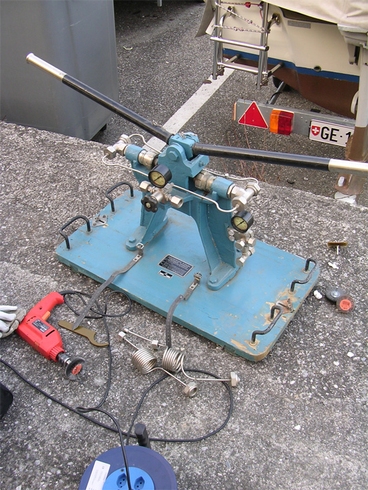

Booster manuel russe KN-3 en position de gonflage (lors du transport, les barres sont fixées sur la planche).

Le KN-3 est un booster prévu pour des gonflages de petits blocs (usage recycleur, par ex.).

Issue des stocks de la défunte CCCP, il est d'une conception très rustique qui en font un modèle fiable et pas trop cher (environ 1000.- CHF).

Il possède deux pistons qui travaillent en alternance.

Les joints d'étanchéité sont en cuir; cela peut paraître bizarre a priori mais c'est vraiment parfait comme matière: pas chère, facile à fabriquer et diablement efficace.

Pour fonctionner, ils doivent être obligatoirement humides, ce qui écarte totalement une lubrification avec de la graisse solide. Dans notre cas, il s'agira plutôt de glycérine ou d'huile KRYTOX 1514, par exemple.

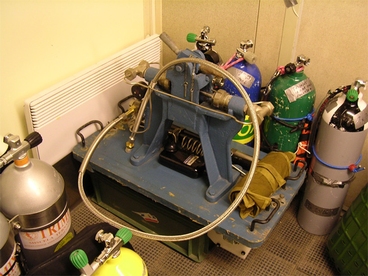

Pour le transport, une caisse de protection vient recouvrir le tout.

Une machine à réserver pour de petits gonflages, à moins de vouloir en faire également un "rameur" pour votre salle de fitness :)

Expérience vécue, gonfler un bloc de 10L est exténuant.

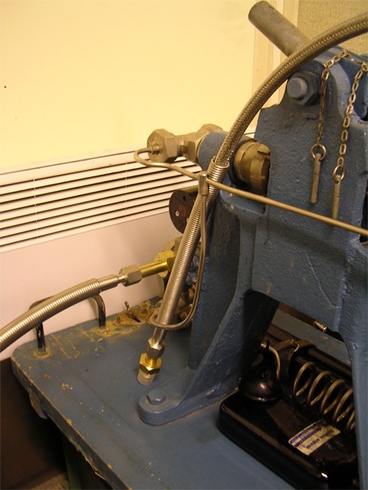

En entrée: tuyau gainé inox G5/8 Mâle et W21,8 x 1/14 Femelle
(pas Argon/He en Suisse)


Le filetage aux normes allemandes est aussi utilisé en Suisse ce qui m'a bien facilité les choses.

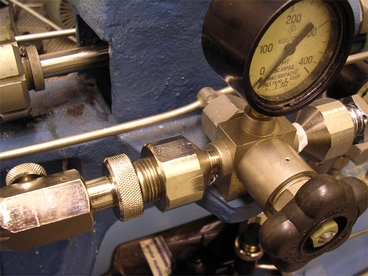

En sortie: adaptateurs Bigata G5/8 Femelle-1/4 BSP (avec modifications).

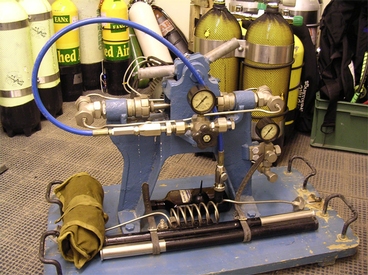

Ces adaptateurs me permettent d'utiliser une lyre normale en DIN G5/8 Mâle-Mâle équipée d'un anti-retour. La lyre (en bleu) est fixée sur une des deux sorties. Juste en dessous, il y a le robinet de sortie.  J'ai opturé la deuxième sortie, inutilisée, par un bouchon Draeger DIN G5/8 mâle 300b (utilisés par exemple chez les pompiers). En bas à droite, un deuxième mano domine les 4 entrées possible qui sont aux normes métriques (pas allemands donc aussi suisses); ce dernier indique la pression de l'O2 en amont (dans le B50).

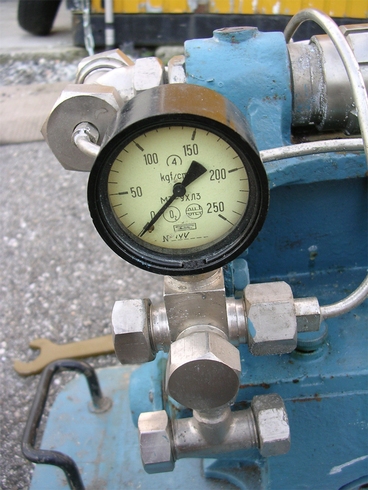

Le mano en sortie contrôle - s'il fonctionne toujours ! - la pression finale. Il est gradué en kg/cm2 et prévu pour fonctionner avec l'oxygène. Ouf !

Les 4 possibilités de raccordements permettent éventuellement de gonfler en cascade.

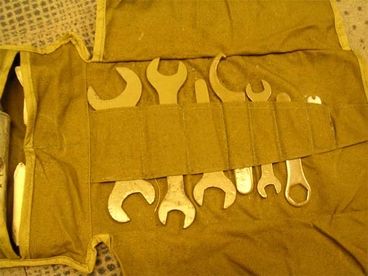

La trousse kaki à gauche contient diverses pièces détachées (joints) et outils, utiles pour l'entretien.
