Joky de Michel

Recycleur > CCR & Cie

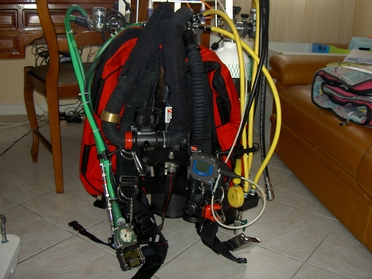

Le mCCR JOKY (Airtess) en configuration dorsale de Michel BIESMANS
Photos: M. BIESMANS
Plongeur depuis 1964, totalisant 3000 plongées, Michel a passé son 1er brevet en 1965 au Club des Chasseurs Explorateurs Sous-Marins de France, premier club de plongée parisien. De nombreux brevets plus tard, il plonge régulièrement en Corse, au Portugal, en Espagne et aussi en (ex)Yougoslavie.

En 1990, il se met à la plongée aux mélanges avec l'aide de copains plongeurs spéléos parisiens mais préfère toujours les eaux de la Corse du sud-ouest à bord de son voilier :)) Las de porter des bi 10 ou 12, il en parle a son copain Bernard GLON  qui lui propose un JOKY nu. Passe un an sur le net à faire des recherches et se familiariser avec le monde des ‘recycleux’, n’hésitant pas à se déplacer jusqu'en suisse pour rencontrer Phil de chez INTRUDER et bibi. Il ira également voir Paul RAYMAKERS - concepteur du rEvo - en Belgique. Il se décide de monter un JOKY en une version dorsale mCCR qui peut aussi fonctionner en double SMG.

Le JOKY est construit en PEHD (PE-HD, polyéthylène à haute densité - en anglais HDPE : high density polyethylene). Il est ici équipé de 1er étages APEKS pour l'oxygène, SCUBAPRO pour le diluant ; le tout est alimenté par des blocs de 7 litres. L’injection O2 se fait selon le montage soit avec deux vannes SWAGELOK, soit une vanne KISS de dernière génération (plastique moulé).

Le lecteur de Ppo2 est un rEvodream (cellule n°3 pour le VR3). Le filtre est de grande capacité avec environ 2,7 kg de chaux. Après 26 plongées à Marseille et en Egypte sans soucis (dont 3 à l'héliair), Michel est en train de réaliser une deuxième version mais en portage latérale. Sa devise est: "un vieux plongeur est un plongeur vivant".

NB: message perso du propriétaire: remerciements à X. MENISCUS pour son aide. Pour en savoir plus sur les JOKY, je vous recommande d'aller vous ballader sur le blog de ce dernier.

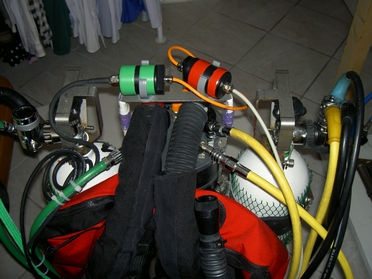

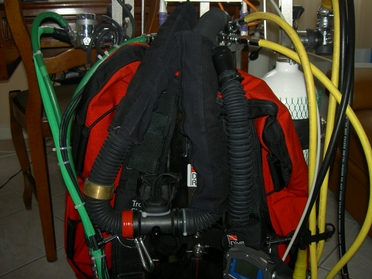

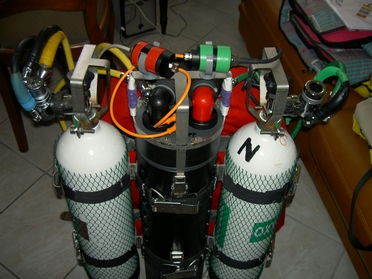

Photos ci-dessous gauche & droite: les deux petits boîtiers marqués par du scotch de couleur ne sont pas des afficheurs mais servent d'adaptateurs entre les connectiques du VR3/rEvodream et la tête où se trouvent les cellules.

En passant, on notera les protections de robinet.

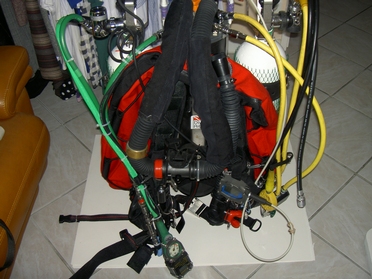

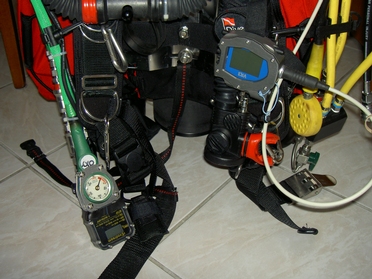

Photo du centre: contrôle de la Ppo2: rEvodream et VR3

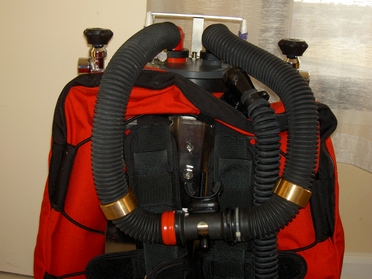

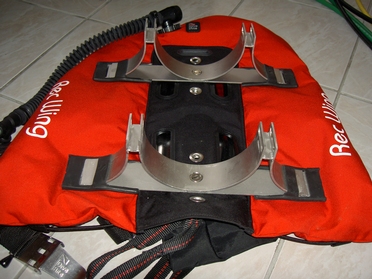

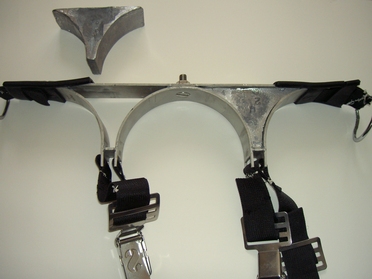

Droite: le système d'attache dans le dos

Inox découpé au laser.

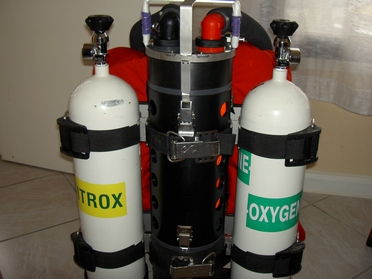

Gauche: le système de fixation des blocs s'adapte à toutes les tailles.

Droite: détail d'un des adaptateurs avec son lest en plomb. Une idée originale pour ajouter du poids.

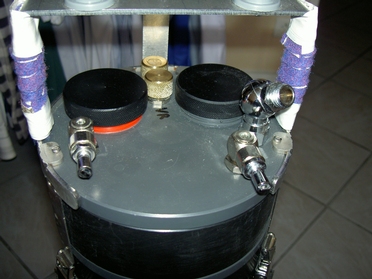

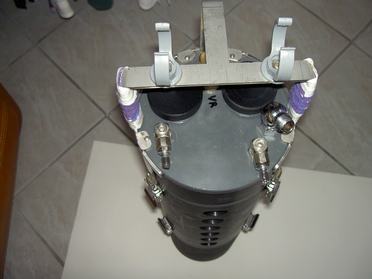

Gauche: la tête avec sa protection inox (usage spéléo oblige)
Les supports en plastique accueillent les "adaptateurs" de liaison...

Droite: 3 entrées: injections O2 + diluant + arrivée au by-pass
Pratique: deux bouchons ferment le circuit.

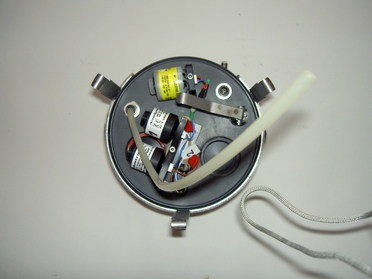

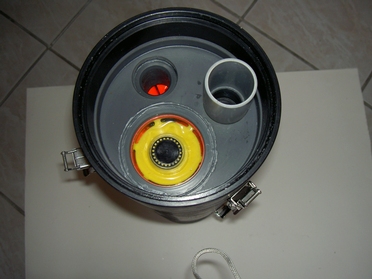

Intérieur de la tête.

On apperçoit les trois cellules de contrôle de la Ppo2.

Deux pour le rEvodream et une pour le VR3.

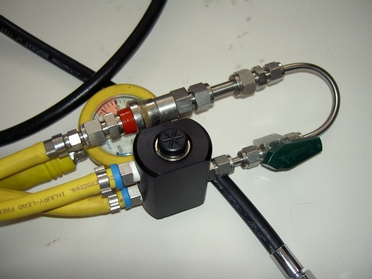

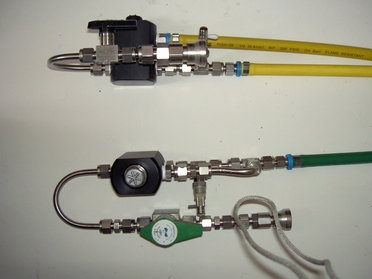

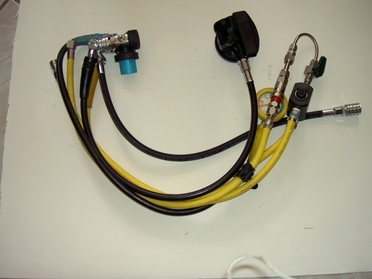

Gauche: en jaune (diluant) = vanne KISS dernière génération; en vert (O2) = vanne KISS + buse réglable Swagelok

En sortie: connecteurs étanches Swagelok QC

Droite: circuit diluant

Gauche: détail de la vanne KISS sur le circuit 'diluant'

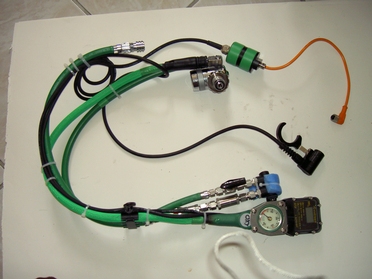

Droite: circuit O2
On apperçoit l'astucieuse adaptation pour relier le rEvodream à la connectique du JOKY.

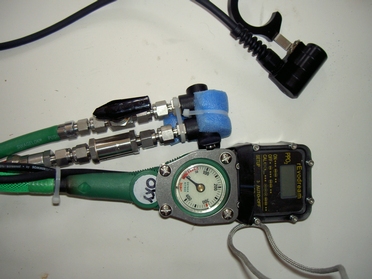

En bas à gauche: détails du rEvodream et de la vanne KISS

En bas à droite: mini-JOKY portage latéral

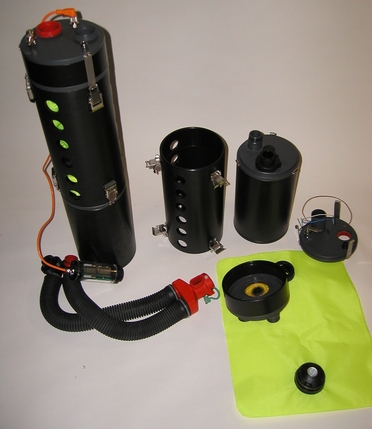

En bas au centre: le système JOKY (photo: Airtess)
