mSMG Dolphin de Viviane

Recycleur > CCR & Cie

"La souris", une création de Viviane...

Photos: Canon Ixus 850 IS

Sa spécialité n'est pas la construction de CCR (elle a d'autres talents et laisse ça à Phil, c'est plus prudent :)).

Partons à la découverte de sa machine sans bulle.

C'est aussi une création mais cette fois d'Intruder :)

Un hybride ?

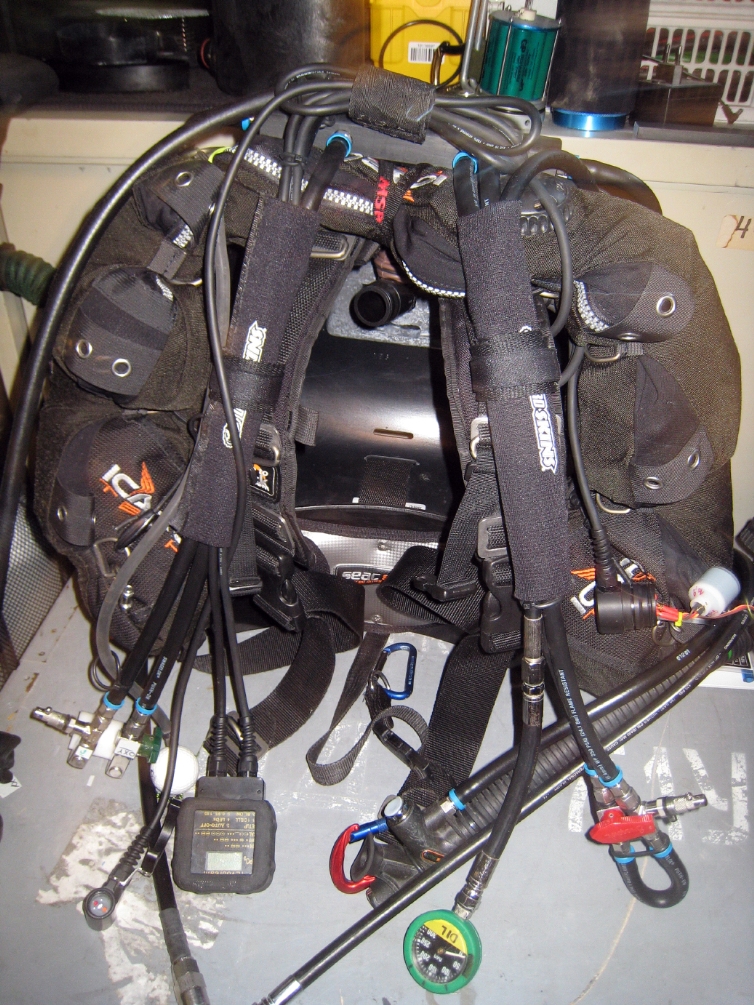

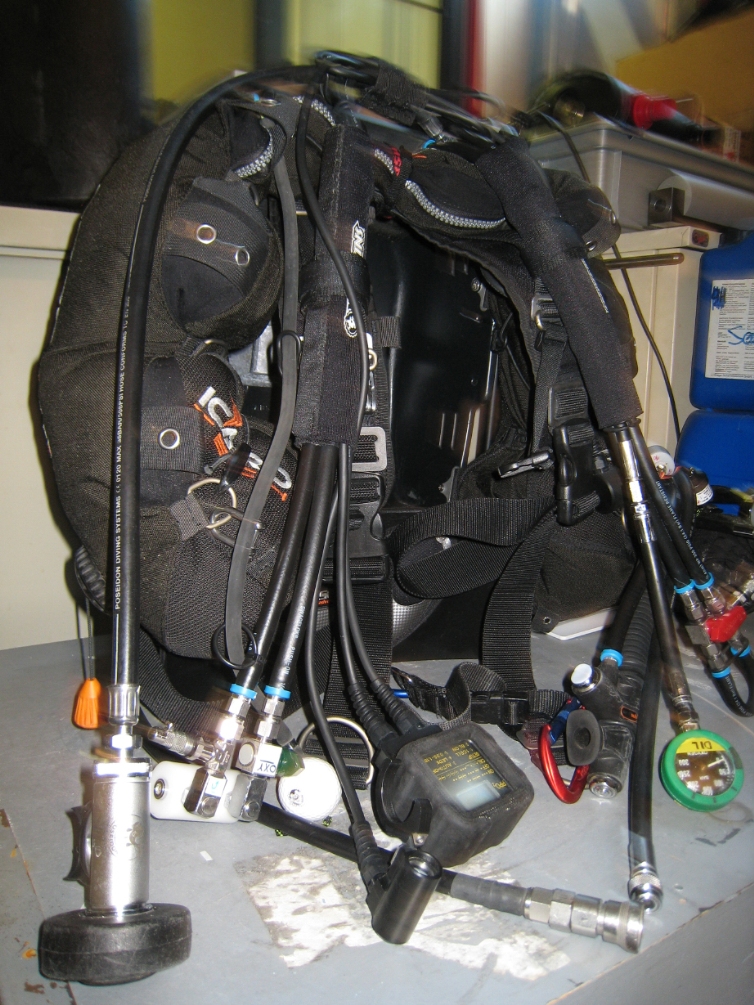

Construit avec des éléments Dräger (coque, embout, filtre), le CCR de Viviane se distingue par quelques (!) gros détails: stab "tek", double injection SMG (
Self Mixing Gaz), afficheur Ppo2 de rEvodream, etc.

Bref, un assemblage qui fait de cette machine tout autre chose de ce qu'elle a l'air.

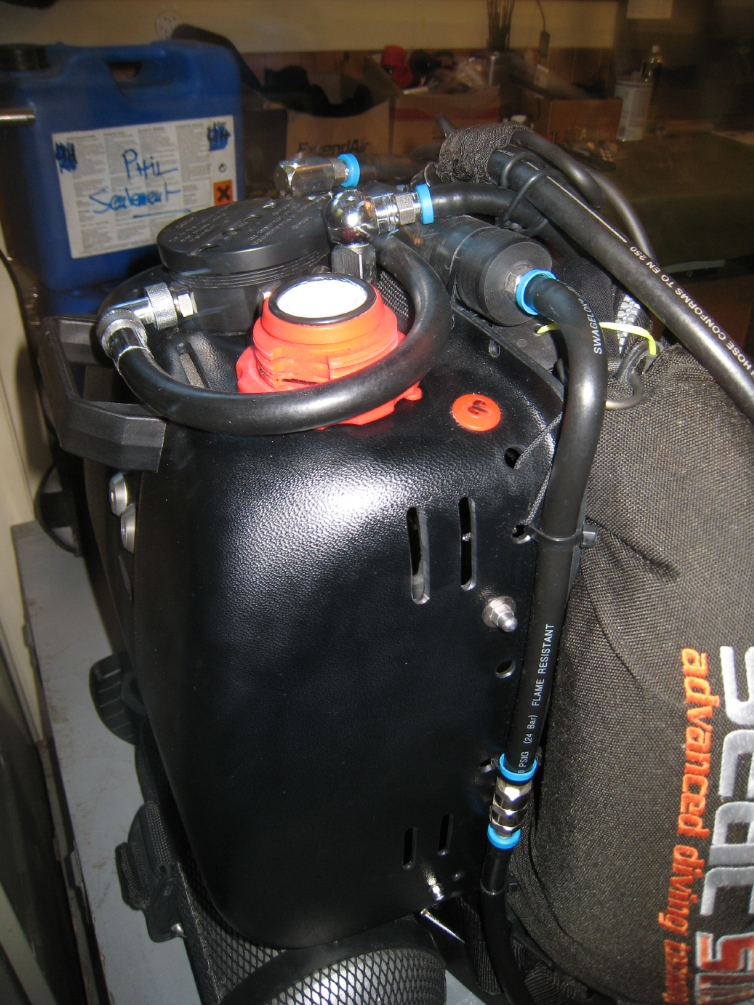

Détail de l'agencement: by-pass sur le dessus et barre de distribution des gaz en POM (Delrin).

Notez que la stab est solidement vissée à la coque.

Bloc de diluant en portage 'Dolphin' classique

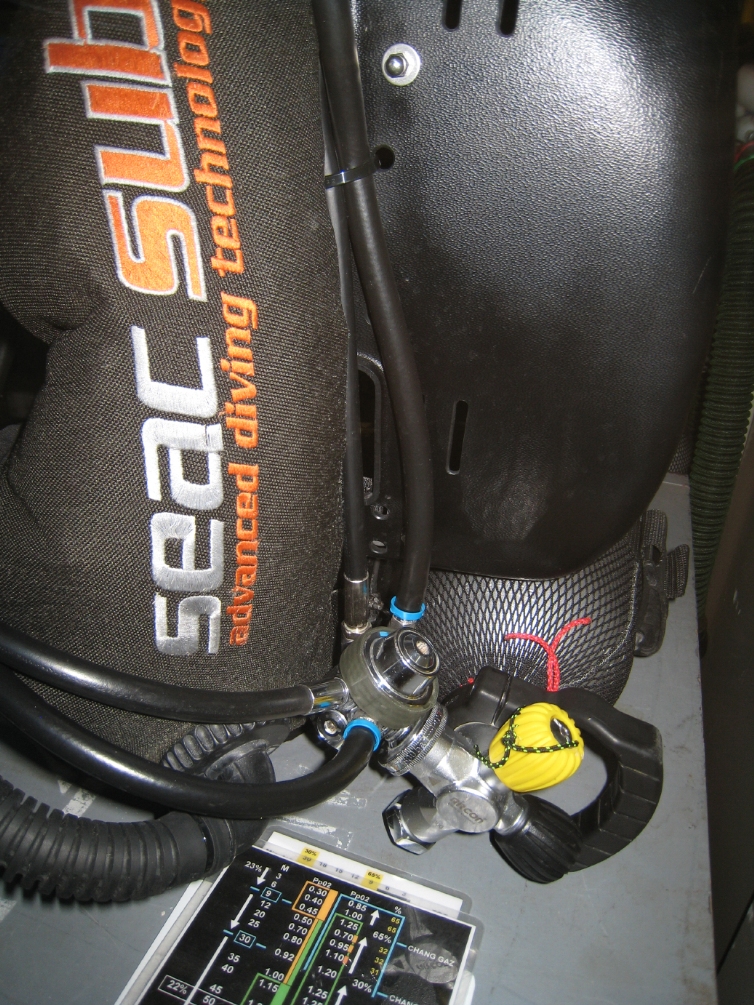

Le détendeur (ici, un 1er étage de Cyclon 5000) alimente la stab, l'étanche et le détendeur de secours.

A côté, une tabelle informant de la Ppo2 en fonction du mélange et de la profondeur.

Utilisable en cas d'une hypothétique panne des deux cellules O2.

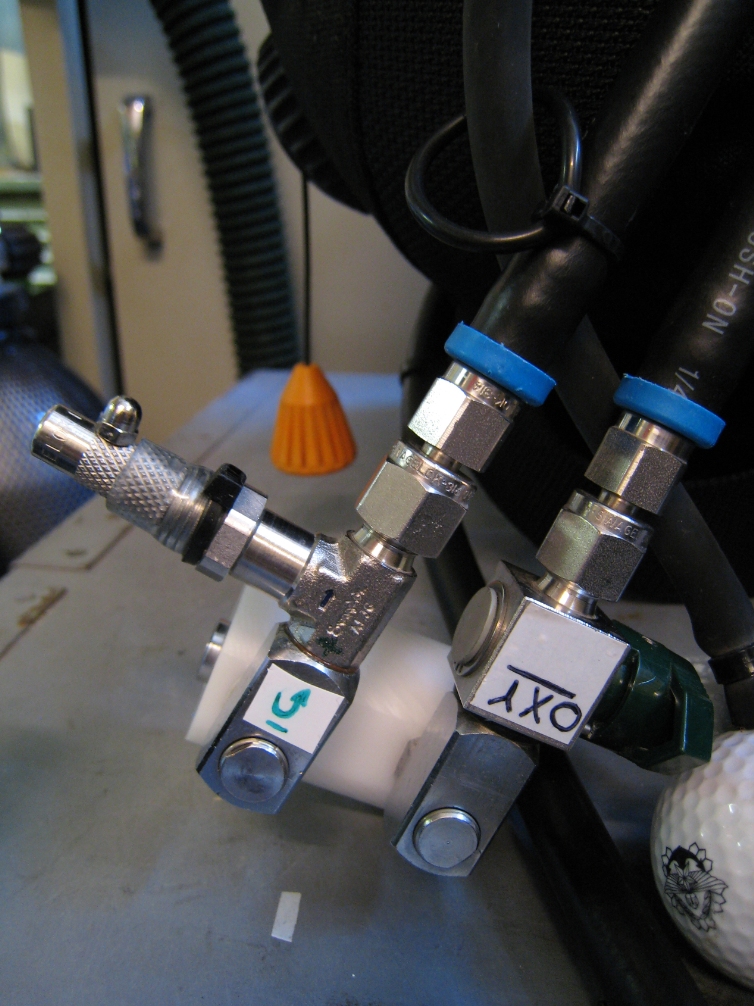

Réglage du débit O2 et robinet 1/4 Swagelok sur un gaz-block en PEHD
