pistons inox

Plongée > plongée tek > tovaritch booster O2

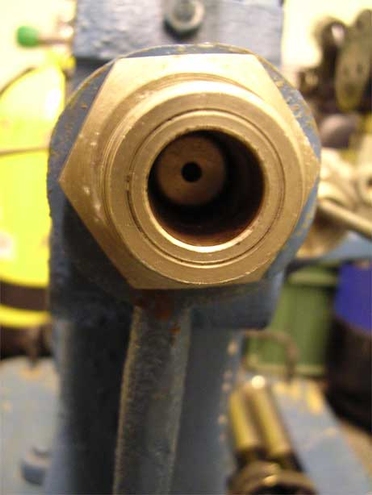

Piston d'un KN-3
Les boosters KN-3 & KN-4 possèdent deux pistons qui sont constitués d'une seule et unique barre inox (fourniture industrielle). C'est rustique mais efficace. Sur la photo, on peut distinguer l'extrémité d'un des pistons. Ces derniers coulissent dans un tube en laiton lubrifié par de la glycérine. L'étanchéité est réalisée par 2 groupes de 3 joints en cuir (3 de chaque côté) qui doivent restés obligatoirement humides. Le KN-4 chauffe vite et exige une lubrification en continue. Avec le KN-3, c'est au contraire l'utilisateur :))

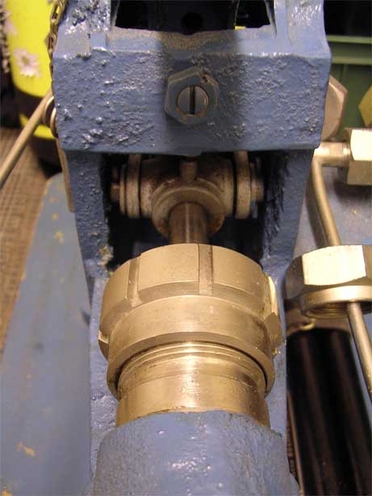

Entraînement du KN-3
La "barre-piston" est entraînée par le balancier central. Les joints-cuir sont comprimés en serrant avec une clé spéciale la pièce qui comporte des encoches (dont on entrevoit d'ailleurs le début du pas de vis).

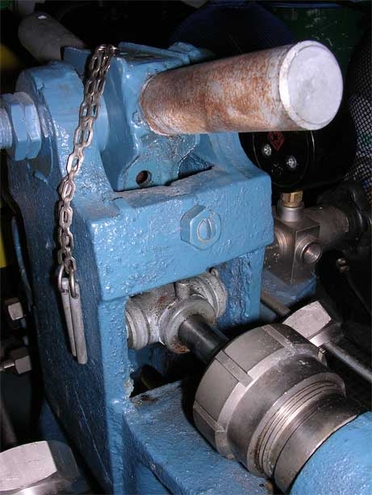

Photo du centre - balancier
Les barres pour pomper viennent se fixer sur les tiges (pièce non-peinte sur la photo). La "barre-piston" est solidarisée au balancier par une pièce traversée de deux axes qui s'emboutissent dans la barre. Le démontage se fait à coups de marteau !
