Recycleur > 2007 projet 'XS'

mCCR 'XS' (INTRUDER), 1ère partie: la génèse (2006-2007)
Le 'XS' est un prototype de CCR que Phil commença à imaginer en 2006 et qui se concrétisa début 2007 par la fabrication de deux coques prototypes. Comme le nom de la machine le laisse deviner, l'objectif était double: dessiner une caisse solide et compacte, plus compacte en tout cas que la caisse inox d'Hydrogom, modèle à la source de ce projet.

Constituées de fines plaques d'acier inox, elles ont été soudées par Paul, le concepteur du rEvo. L'équipement, tel le système d'injection O2, est laissé au libre choix du proprio (ici, ce sera du matos Draeger pour recycleur Dolphin). Recouvert d'une solide peinture automobile jaune, ma coque attend patiemment d'être complété par une stab, deux blocs de 3L longs, une vanne Hydrogom, le tout alimenté par deux Apeks DS4. Léger et blindé, l'appareil sera parfait pour des conditions difficiles.

Pour voir le proto de Phil en action, je vous renvoie à cette plongée de l'hiver 2007:
http://plongeesanssel.com/hermance_fevrier_07.html


'XS' de face

Le matériel de base (filtre, poumon, etc.) est de marque Dräger. On ne change pas une équipe qui gagne !

La largeur du filtre (modèle SCR 'Dolphin') donne l'échelle: la machine n'est par chance pas comparable à une armoire normande.

C'est d'ailleurs le but.

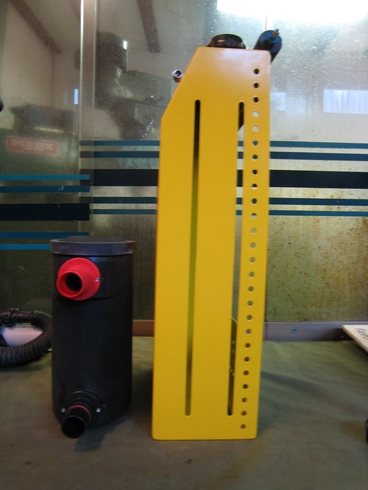

Vue de 3/4

Les rails et trous de côté sont prévus pour la fixation des blocs et autres accessoires (stab, entre autres).

Le filtre du Dolphin donne une idée de l'épaisseur.

La barre de distribution des gaz (en POM) a été usinée par Phil. Un beau travail.

Néanmoins le POM, trop fragile en ce qui concerne les filetages, n'est pas un matériel recommandé. Le laiton est préférable.

By-pass classique de Dräger Dolphin

Sur le dessus pour libérer de la place au poumon.

Je verrai plus tard pour une protection lors d'une utilisation en milieu souterrain.
