le stick

Plongée > plongée tek > nitrox & mélangeur

Note: article écrit avant que je réalise qu'un recycleur consommait moins de gaz qu'en ouvert :)

Ma recherche d'un stick adapté fut difficile car j'étais confronté à un problème: le compresseur Bauer que j'avais à l'époque avait un énorme appétit, soit 400 l/minute ! Il fallait donc que le mélangeur soit de bon diamètre pour ne pas entraver l'aspiration. Les recherches sur le Web m'ont donné l'orientation principale: un système d'injection précis, un tube et quelques chose dans le tube qui fait obstruction mais pas trop.

Les grandes lignes en tête, je me suis lancé dans mon propre bricolage: tube PVC chez un "Casto" près de chez moi, détendeur chalumeau chez mon fournisseur de gaz, etc. Avec le recul, j'avoue que ça vaut le coup, surtout que c'est avantageux et pas du tout compliqué à fabriquer.

Dans le détail, ça donne à peu près ceci:

   * 1 tube PVC de gros diamètre
   * des raccords PVC de différents diamètres
   * du scotch
   * un sac plastique tissé façon raffia (sac IKEA)
   * du tube souple transparent
   * une ou deux cellules d'analyse O2
   * un filtre en feutre
   * une bonne bière (pour le moral)

La liaison tuyau-compresseur est une simple pièce PVC de plomberie.

Différentes vues du stick (le long tuyau en PVC)

Le stick est fixé au mur verticalement.

Un analyseur d'o2 mesure le pourcentage obtenu en aval.

Par la suite, nous avons ajouté une seconde cellule (article suivant) car nous voulions une garantie que ni le froid (en hiver) ni le vieillissement d'une des cellules puissent nous induire en erreur.

Le stick contient une rondelle épaisse de feutre ainsi  qu'un sac plastique (tissé).

Le sac homogénéise le gaz par sa résistance. Il est tissé pour être le plus "perméable" au flux.

J'avais eu l'idée de mettre une serviette en coton d'abord mais j'ai supposé qu'elle créerait des particules. J'ai donc abandonné cette fausse-bonne idée.

Tout en bas du stick, le feutre joue le rôle d'un "filtre".

Toutes les pièces sont embouties et étanchéifiées avec du scotch.

Aucune colle car je veux que tout soit démontable.

L'injection se fait via un détendeur de chalumeau spécial "oxy" avec une vanne réglable (description ci-dessous).

Compresseur Bauer K15 de 24 m3/h relié au stick mélangeur*

La photo montre une vue du circuit: le tuyau d'aspiration passe dans le stick, puis arrive aux cellules o2 (une ou deux) et enfin au compresseur.

*Note: compresseur + stick vendus depuis

Analyse o2 à gauche

Possibilité de plusieurs injections simultanées (o2, hélium, proutox, etc.)

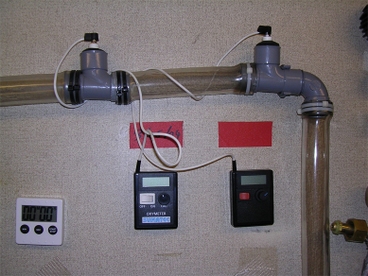

Double analyseurs O2 monté sur du tuyau souple transparent

Un morceau de chambre à air de vélo est enroulé autour du corps de la cellule. L'ensemble est ensuite embouti dans le raccord en PVC. Le hasard des cotes fait que tout est étanche. Facile à mettre, facile à enlever. Ces petits analyseurs proviennent de chez www.sumatec.de

Ils sont fixés à la paroi par du "scratch" (ce qui permet de les enlever facilement si besoin est).
